一、渦街流量計選型
在眾多國內外渦街流量計生產廠家中，嘉可所生產銷售的渦街流量計是國內著名品牌，是值得客戶信任和可靠的流量儀表之一。因此選擇嘉可渦街流量計作為本次貿易交接的流量計。

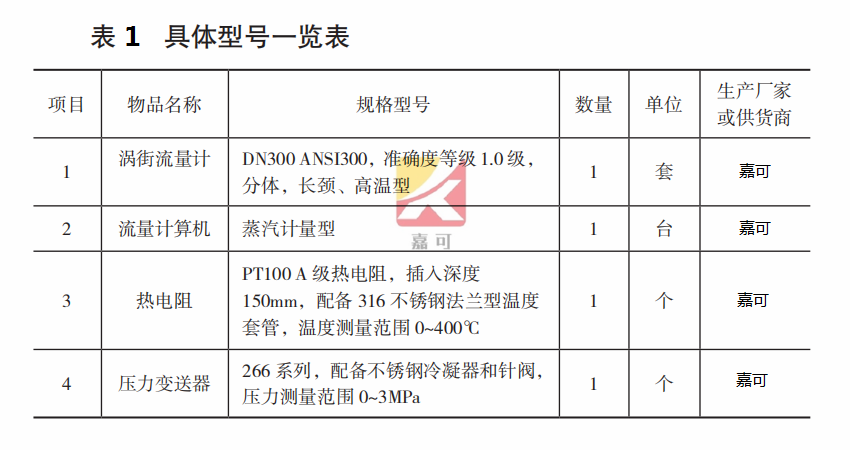

由于渦街流量計只能顯示工況條件下的體積流量，還不足以實現貿易計量。因此，還需要配備壓力變送器、PT100熱電阻和流量計算機。壓力變送器、PT100熱電阻和流量計算機也全部選用嘉可產品，具體選型如表1所示。
二、渦街流量計安裝
DN300蒸汽流量計量系統必須嚴格按照國家標準和使用說明書進行安裝，主要分為機械安裝和電氣安裝。
1. 機械安裝
如果現場蒸汽管道振動嚴重或有外部振動（例如火車等通過），渦街流量計前后必須安裝抗振動軟節。

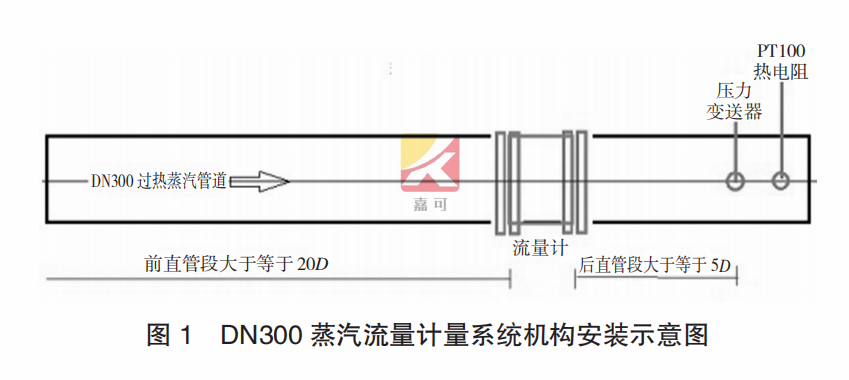

流量調節閥必須安裝在渦街流量計的下游，否則會極大影響渦街流量計漩渦的穩定發生；同樣道理，壓力變送器和熱電阻也必須安裝在渦街流量計的下游，而且是先裝壓力變送器，在隔1D~2D才能安裝的下游再安裝熱電阻。具體如圖1所示。
2. 電氣安裝
渦街流量計蒸汽計量系統的電氣安裝也非常重要，例如PT100四線制、三線制和二線制的引線長度、線徑和阻值會引起上傳至流量計算機（流量積算儀）溫度的差異，這是需要特別指出的安裝重點。

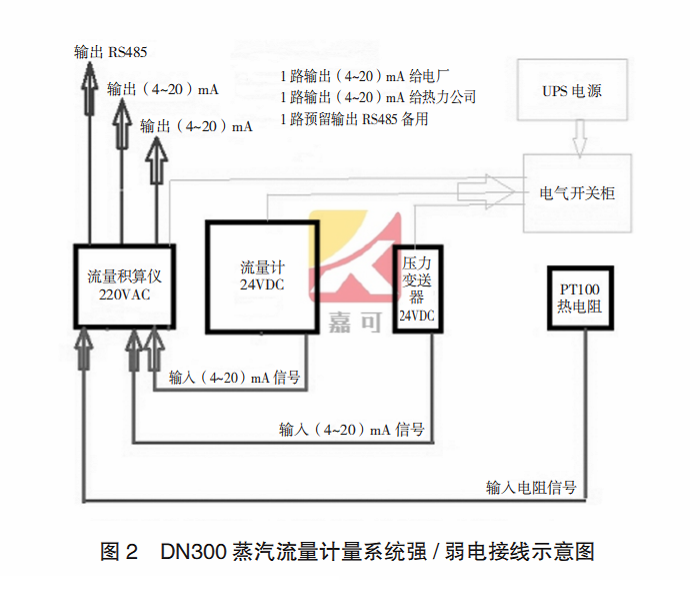

電氣安裝中，還可以配備UPS電源、防雷、接地等輔助設備，保證設備的長期穩定可靠使用，尤其在一些極端惡劣的天氣下也必須保證正常使用。電氣安裝示意圖如圖2所示。
通過綜合比較和選型、安裝，為貿易結算客戶提供了一套渦街流量計蒸汽計量系統，經過幾年的第三方認證和長期運行，認為此套渦街流量計蒸汽計量系統的選型、安裝是科學、合理的，得到了客戶的信任。
