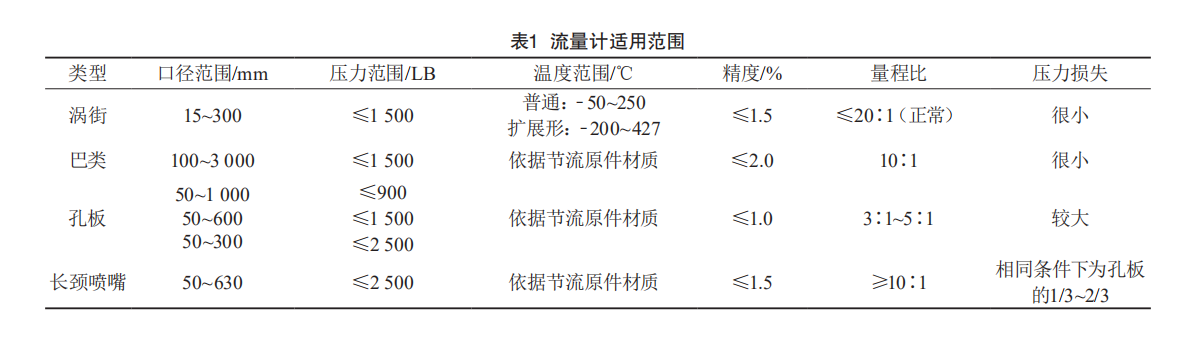

化工企業所用蒸汽流量計的選擇需綜合考慮蒸汽溫度、壓力、流量、黏度、管道直徑、精度、安裝形式、后期維護情況以及價格等，結合多年的化工經驗以及目前新建項目中流量計的應用情況，多采用孔板、長頸噴嘴、巴類、渦街4種蒸汽流量計，根據目前已經建設完成60萬t合成氨、40萬t二甲醚項目的儀表選型，并結合參考文獻和供應商選型樣本，對以上4種流量計的適用范圍進行總結，結果如表1所示。
1、渦街流量計
不同類型的流量計能承受的壓力和溫度不同。目前，最高承受壓力為1500 LB。當管道口徑大于DN200且滿管時，會出現渦街頻率與流速波動頻率相近甚至相同的情況，該現象隨著口徑增大、流速減緩而增大。因此，渦街流量計的口徑選擇在DN300以下。在測量蒸汽時，由于溫度、壓力、口徑、價格等限制，應用于壓力≤300 LB、口徑≤DN300蒸汽流量的測量，一般情況下采用溫壓補償一體化渦街流量計，具有維護方便、壓力損失小等優點，但是對測量介質下線的雷諾系統要求較高，且現場不能有較大振動。
2、巴類流量計
巴類流量計具有壓差小、運行穩定、不受介電常數影響等優點，測量通徑寬最大可以達到3000 mm。同時考慮巴類流量計的特點以及價格等因素，在本次項目建設蒸汽流量的測量中，在管道口徑超過DN400、壓力不大于600 LB的情況下采用巴類流量計，由于巴類流量計在流速較慢時前后壓差較小，需要選擇合適的差壓變送器進行測量，尤其是在貿易結算中，采用多參量變送器的測量精度會更高。該流量計具有壓損小、安裝費用低、受油污影響小等優點，由于測量桿開孔較小，在開車期間容易堵塞。
3、孔板流量計
目前，市面上的孔板流量計有標準孔板、平衡孔板、多孔孔板等類型，標準孔板流量計在設計以及安裝過程中都有嚴格的要求，尤其是在測量蒸汽時需要穩壓補償，前后直管段要求嚴格，需要增加伴熱，由于為標準件，精度較高，制造相對簡單，價格便宜，重復性、穩定性好，在量程比不大于5∶1、蒸汽壓力不高的情況下選擇孔板流量計。
4、長頸噴嘴流量計
長頸噴嘴流量計具有結構簡單、耐高溫高壓、耐沖擊、使用壽命長、測量范圍寬、壓力損失小等特點，在差壓類流量計中，已有代替孔板流量計的趨勢。另外，標準噴嘴有可靠的實驗數據和完善的國際、國家標準，計量數據真實可靠，在蒸汽的貿易結算中具有不可代替的優勢。在已經建設完成的項目中，大口徑、高溫、高壓的蒸汽流量測量以及貿易結算均采用長頸噴嘴流量計。
