【雷達液位計】雷達天線的選擇與應用
發布時間：2023-01-17 08:39:48
1、導波雷達液位計
導波雷達液位計有五種不同類型的導波桿，即單桿、單纜、同軸、雙桿、雙纜。優先選擇單桿導波桿。
2、非接觸式雷達液位計
（1）頻率的選擇
非接觸式雷達液位計根據不同的應用分為3種頻段：低頻雷達（6~11GHz）、中頻雷達（24~29GHz）、高頻雷達（75~85GHz）。
（2）天線的選擇
過程級雷達液位計有5種不同類型的天線，中頻雷達液位計有錐形、拋物面、過程密封、低頻雷達液位計有錐形、桿形。儲罐計量級雷達液位計有4種不同類型的天線，即喇叭形、拋物面、導波管陣列、LPG/LNG。
（3）安裝要求
1）雷達的安裝必須水平，天線盡可能選擇更大的尺寸以實現最可靠的測量。
2）拱頂罐用的雷達液位計不能安裝在罐頂?shù)恼谢蚣恿峡谏戏剑话憔嚯x罐壁1.5m左右。
3）浮頂罐精確液位測量采用導波管安裝雷達液位計。
4）壓力罐內介質可能存在液面沸騰翻滾等工況，應安裝導波管。
5）雷達液位計儀表一側應配切斷球閥，方便在線維護和更換。
6）在安全等級要求高時，應配置SIL2/SIL3等級儀表。
7）建議使用二合一解決方案，將自動防溢出保護與自動儲罐計量結合在一起。
8）在信號波束范圍內避免安裝任何裝置、儀表、支撐。
9）導波管內壁光滑，表面光潔度≤6.3μm，導波管帶導波槽。
3、選擇應用
（1）重質油品、輕質油品、烴類液態物料、產品等介質的儲罐液位連續測量宜選用雷達液位計。

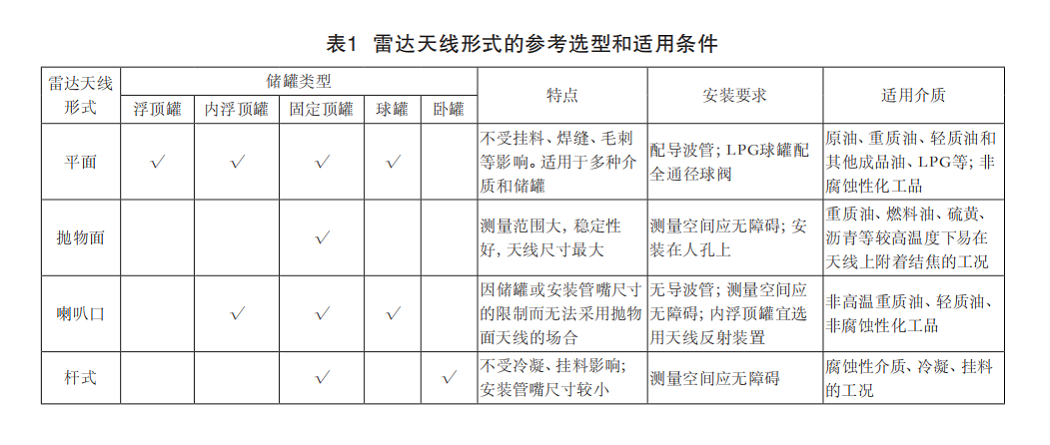

（2）雷達天線的選擇應根據測量精度、測量范圍、儲罐類型和介質特性綜合考慮。雷達天線形式的參考選型和適用條件如表1所示。
