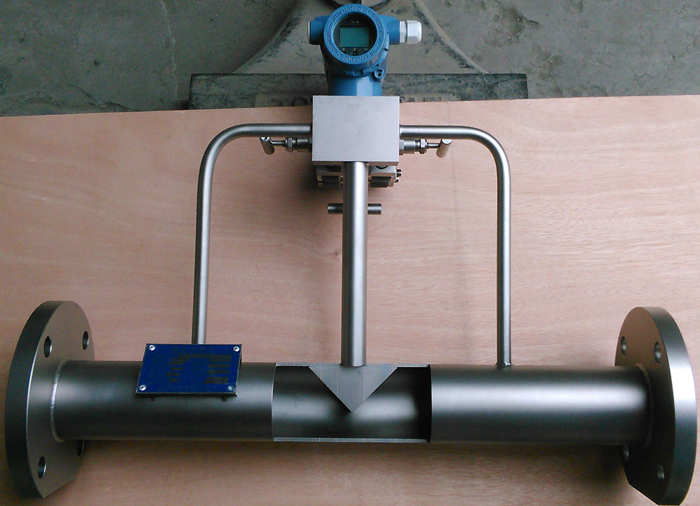

楔形流量計是一種新型節流差壓式流量測量儀表，它可以在高粘度、低雷諾數、雷諾數、500即可使用的流體情況下進行高精度的流量測量，在流速較低、流量小、管徑大的流量測量場合有無可比擬的優勢和不可替代的作用。 楔形流量計主要用于高粘度重油、渣油、柴油、機油等、工業煤氣、焦?fàn)t煤氣、高爐煤氣、發生爐煤氣、城市煤氣、氫氣、氮?dú)狻⒖諝?、水蒸汽、污水液體等介質的流量測量。這種流量計結構簡單、無可動部件、不易被流體磨損、工作性能穩定、可靠、使用壽命長。它的測量元件及取壓裝置結構特殊流體通過時不形成滯留或堵塞壓力損失較小是在雷諾數較低的情況下進行高精度流量測量的理想選擇。
主要特點
1、重復性好、精確度高，經標定的楔形流量計，精度達0.5 級。
2、具有自清潔能力，無滯流區。
3、耐磨損、壽命長、可靠性高。
4、永久壓損比孔板小。
5、一體型結構，現場安裝無需安裝導壓管路，直接與管道進行螺紋或法蘭連接。施工省時省力，維護方便。
楔形流量計技術參數
1、測量精度： ±1.0%～±1.5%；
2、最低流速：0.01m/s；
3、使用壽命：可長達十年以上；
4、量程比≥10：1；
5、雷諾數系數使用范圍：下限300，上限達1×106以上；
6、測量液體粘度上限：500MPa·S；
7、工作壓力范圍：-0.1~6.4MPa；
8、工作溫度范圍：-50~400℃。
