重錘式料位計由傳感器設備和控制儀表兩部分組成，其中傳感器設備主要包括可逆電機、微動裝置、行程開關、動滑輪、纜繩、重錘等，控制儀表主要包括傳感器檢測控制裝置和顯示組件等。

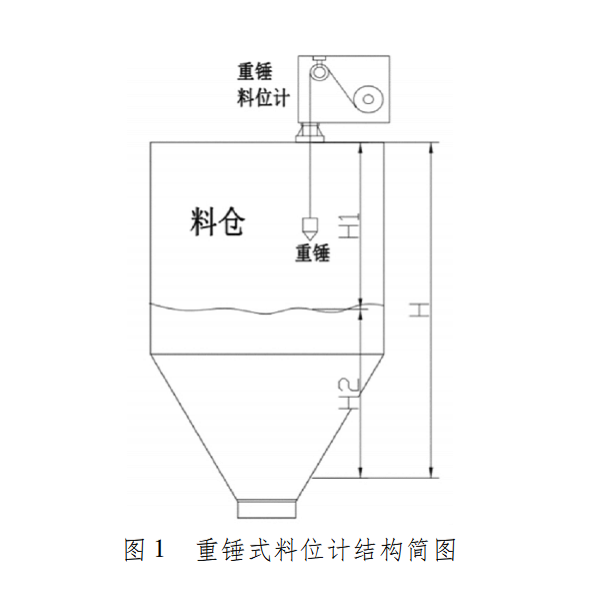

重錘式料位計的結構簡圖如圖1所示，其工作原理為:將傳感器安裝在料倉體頂部，控制儀表發出啟動測量信號后，控制裝置定時自動或手動控制重錘在牽引繩的作用下從倉頂開始放繩，測量單元同時開始記錄。每次測量時重錘都從起始位置開始勻速垂直下降，當重錘接觸到物料面后被物料托起而失重，此時與牽引繩相連的松弛靈敏杠桿動作并觸發微動開關，微動開關將信號傳遞給控制裝置，由控制裝置立即向電機發出反轉上升指令并提升重錘返回，直至觸碰到頂部限位，電機停止轉動并完成一次測量過程。
測量單元對重錘下降過程的傳感信號進行采樣處理后，可得到倉頂?shù)搅厦娴木嚯x為H1，將料倉實際凈高H減去測量距離H1，即可計算出實際的料位高度H2=H－H1。測量結果的輸出: 重錘式料位計的主機和控制器均由220V電源提供，控制器通過程序來控制主機內電機的運行，測量結束后將檢測到的信號進行分析計算，在料位計顯示面板上顯示測量值，并通過相應的4～20mA模擬電流信號或485協議信號傳輸?shù)郊锌刂破魃线M行顯示。
