熱電偶和熱電阻的識別
發布時間：2019-04-12 09:44:05

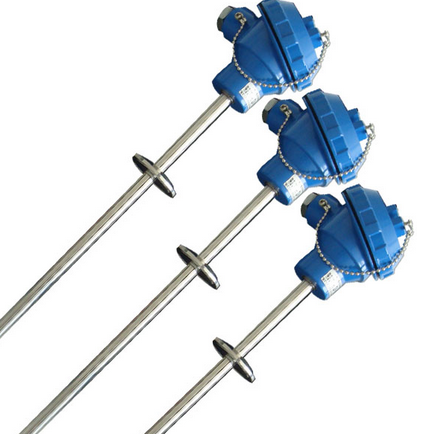

熱電偶和熱電阻保護套管外形幾乎一樣，有的測溫元件外形很小，鎧裝型兩者外形幾乎相同，沒有銘牌不知道型號的時候，可用萬用表測量電阻值來識別。
熱電偶只有兩根引線，有三根引線就是熱電阻。只有兩根引線時，用數字萬用表測量電阻值判斷，電阻值很小幾乎為零就是熱電偶。熱電阻在室溫狀態下，最小電阻也均大于10Ω。熱電阻在室溫20℃時，電阻值：Pt10=10.779Ω，Pt100=107.794Ω，Cu50=54.285Ω，Cu100=108.571Ω。室溫大于20℃時電阻值更大，如果是熱電阻，就可以知道是什么分度號的熱電阻。有四根引線的熱元件，可測量電阻值判斷是雙支熱電偶，還是四線制熱電阻。先從四根引線中找出電阻幾乎為零的兩對引線，再測量這兩對引線間的電阻值，如果為無窮大，則就是雙支熱電偶，電阻值幾乎為零的一對引線就是一支熱電偶。如果兩對引線的電阻在10~110Ω之間，則是單支四線制的熱電阻，看它的電阻值與什么分度號的熱電阻最接近，就是該分度號的熱電阻。
通過加熱測溫元件來判斷和識別。接杯熱水，將測溫元件放入熱水中，用數字萬用表的直流毫伏擋，測量有沒有熱電勢，有熱電勢就是熱電偶；按熱電勢查找熱電偶分度表，可判斷是什么分度號的熱電偶。沒有測出熱電勢，則改為測量電阻值，有電阻值上升變化趨勢的就是熱電阻。也可用電烙鐵或電烘箱加熱測溫元件的測量端來識別。
